구조 기준
건물의 구조조건과 하중을 검토합니다. 주요 부재와 접합조건을 구조설계에 반영합니다.
확정된 정보가, 공장과 현장에서 같은 기준이 됩니다.
PC 구조설계 결과가 제작도와 부재정보로 구체화됩니다. 제작 전 확인과 공정 관리, 출하 전 검사와 현장 검측까지 확정된 정보를 사용합니다.
확정된 제작정보에 따라 철근과 강재 위치를 확인하는 실제 작업 장면
구조설계 결과를 제작정보로 구체화
구조 해석과 부재 설계 결과를 기둥·보·슬래브·벽체의 부재 정보와 제작도면에 반영합니다.
제작정보
부재 치수와 철근·강재를 정리합니다. 개구부·매입물 등 제작정보도 확정합니다.
변경 반영
확정된 변경사항을 각 단계에 반영합니다. 구조설계·제작·시공에 같은 내용이 적용되었는지 확인합니다.
도면과 부재정보, 변경사항이 제작과 현장까지 이어집니다.
구조설계에서 확정한 정보가 제작과 출하의 기준이 되고, 현장 확인의 기준으로 이어집니다. 제작·검사·설치·검측이 같은 프로젝트 정보로 이어집니다.
- 01건축계획과 PC 조건 협의
- 02PC 구조설계
- 03제작도·부재정보
- 04공장 제작·검사
- 05출하·현장 시공
- 06검측·인계
제작정보에 따른 공장 제작과 공정별 확인
철근과 형틀, 개구부와 매입물 조건을 제작 전에 확인합니다. 타설·양생을 거쳐 출하 전에 부재 상태를 검사합니다.
제작정보 확인
확정된 제작도면, 철근·형틀, 개구부와 매입물 조건을 확인합니다.
공정 관리

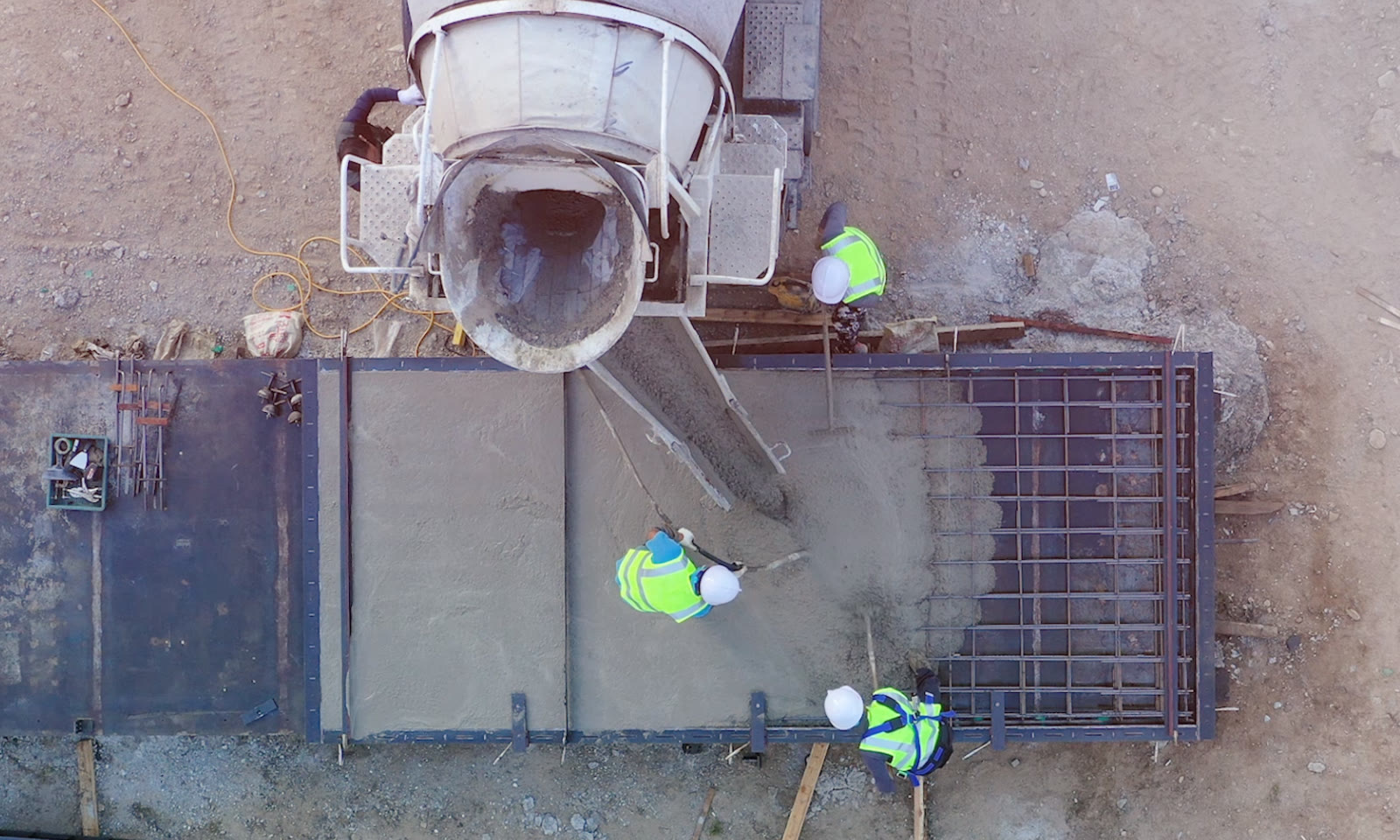

철근 조립, 형틀 준비, 매입물, 타설과 양생 과정을 관리합니다.
출하 전 검사
치수, 강도, 외관, 매입물과 부재 식별정보를 확인합니다.
부재 위치와 접합 상태를 확인하는 현장 검측과 인계
반입 시 부재 식별정보를 확인하고 설치 과정에서 위치·임시 안정·접합을 관리합니다. 레벨·수직도와 접합 상태를 검측합니다. 보완사항을 정리해 인계합니다.
반입 확인
부재 식별정보와 반입 순서, 현장 상태
설치 확인
부재 위치, 임시 안정, 접합과 작업 순서
검측·인계
레벨·수직도, 접합 상태와 보완사항
